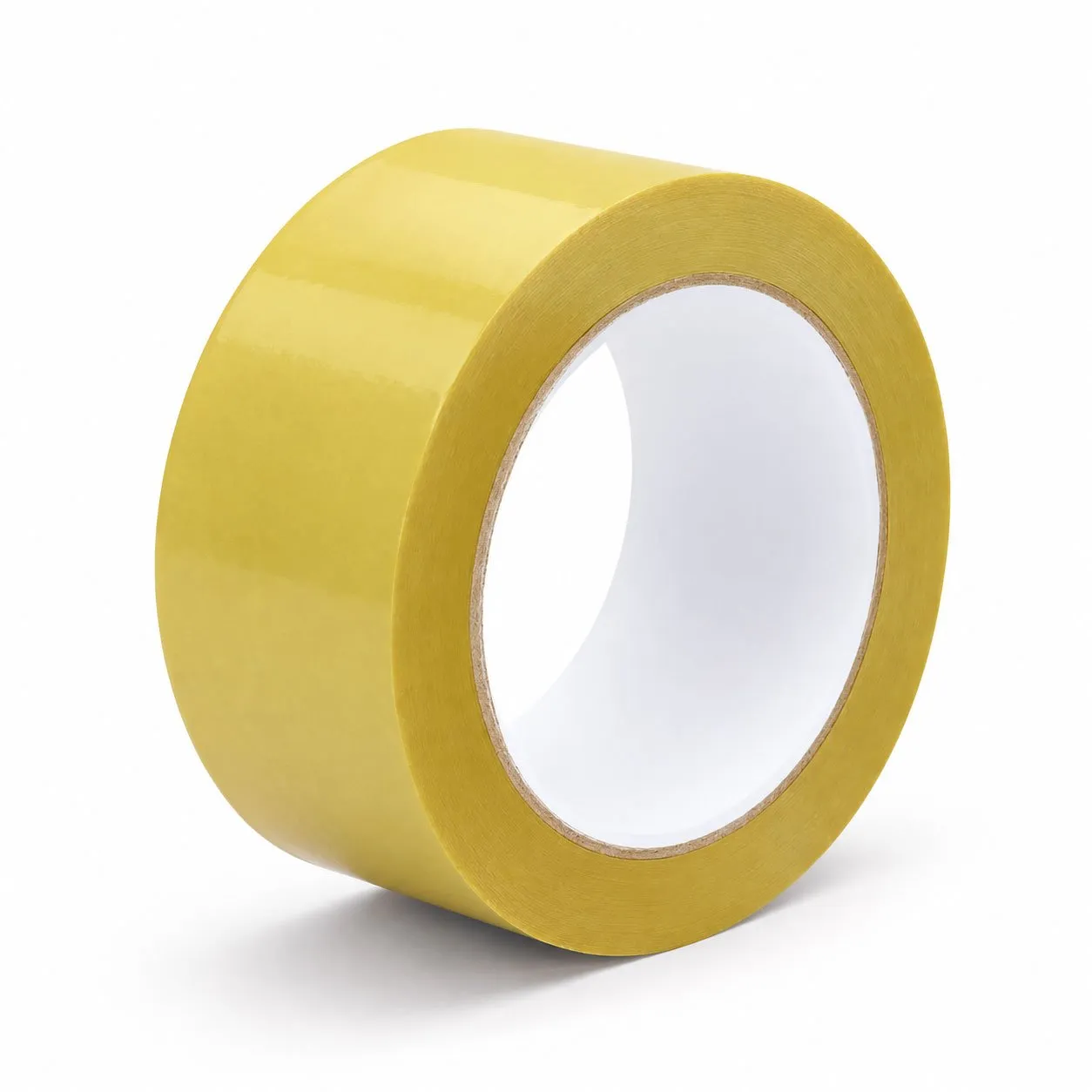

TYM 1511 VP1 Cinta adhesiva de poliéster de 23 micras amarilla – Aislamiento clase B – 12, 19 y 50 mm x 66 m

Aislamiento clase B en bobinas y mazos de hilos con TYM 1511 VP1 cinta adhesiva de poliéster

La TYM 1511 VP1 es una cinta adhesiva de una cara con soporte de film de poliéster de 23 µm y adhesivo de caucho termoendurecible, de 53 µm de espesor total y aislamiento eléctrico clase B (130 °C). Se usa en el bobinado de motores y transformadores y en el encintado de mazos de hilos. Es un producto homologado UL.

Su ventaja se nota dentro del devanado. El poliéster no se estira como el PVC, así que la vuelta que das con tensión se queda tensa y no cede cuando el bobinado se calienta. El calor del propio proceso, sea el barnizado o el horno, es el que cura el adhesivo.

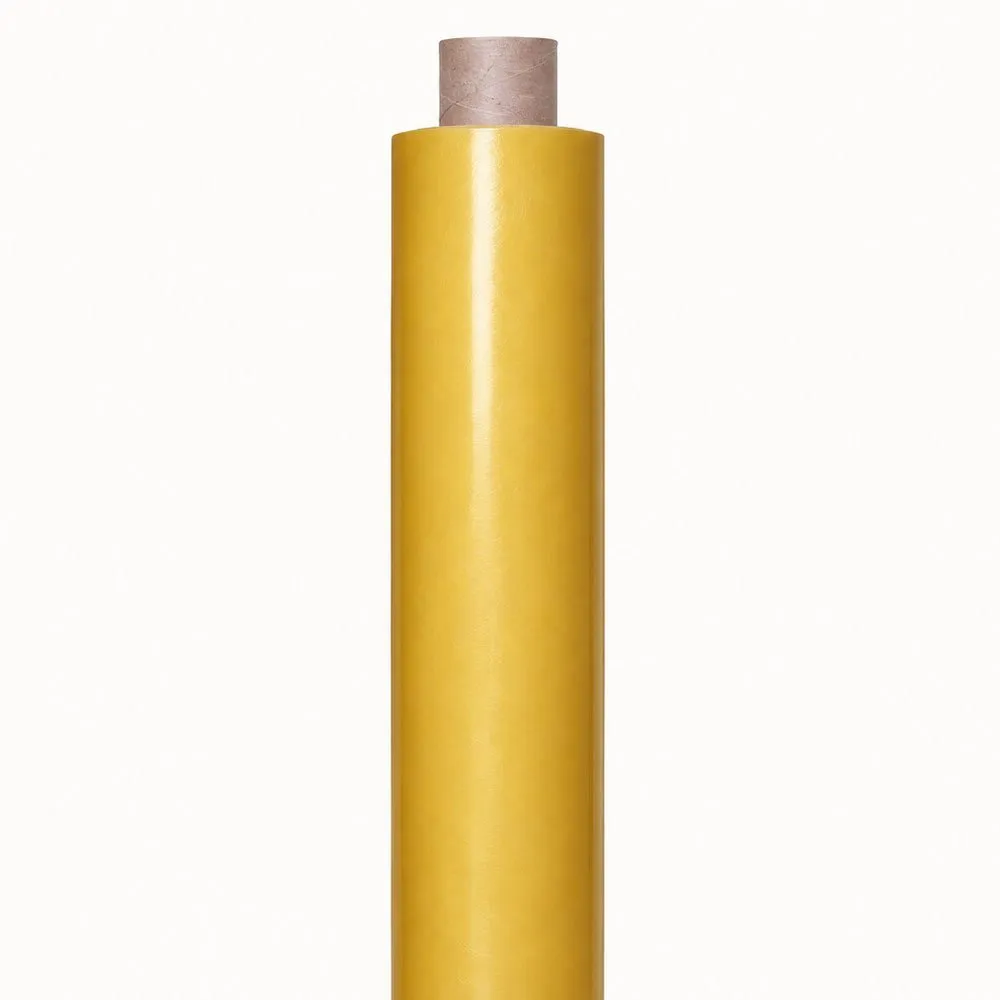

Con solo 53 µm aguanta 5 kV de perforación dieléctrica. DIsponible en color amarillo, en rollos de 66 m x 12, 19 y 50 mm, y en bobina de 1.260 mm que también cortamos en rollos del ancho que necesites, desde 6 mm.

Características

• Homologada UL.
• Clase B de aislamiento, hasta 130 °C, (por encima de los 105 °C de clase térmica de una cinta aislante de PVC convencional como la TYM 2705).
• Soporte de film de poliéster de 23 µm; con el adhesivo, 53 µm en total.
• Adhesivo de caucho termoendurecible con 12,5 N/25 mm de fuerza adhesiva.
• Aguanta 5 kV antes de perforarse y ofrece una resistencia de aislamiento de 1 × 10⁶ MΩ.
• Factor de corrosión electrolítica de 1,00 (contacto directo con el cobre del devanado).
• Dúctil. Elonga entre un 60 y un 100 % y rompe a 87,5 N/25 mm, así que admite tensión al encintar sin partirse.
• Imprimible con textos o logotipos.
• En stock en amarillo. Bajo pedido en transparente y rojo.

Aplicaciones principales

Motores y transformadores

Aislamiento exterior de la bobina, su acabado, el mantenimiento de los aislantes entre capas y la sujeción de los hilos de salida. Con 53 µm apenas suma espesor entre capa y capa. Si el carrete pide un ancho que no está en el selector, la cortamos desde la bobina a partir de 6 mm.

Mazos de hilos y cableado

Encintado de mazos de hilos. Aquí compite con el PVC. Cuando el mazo pasa junto a una fuente de calor por encima de 105 °C, esta cinta sigue dentro de su clase y el PVC no.

Soldaduras y electrónica

Protección de las soldaduras.

¿Cuándo usar TYM 1511 VP1 en lugar de una cinta aislante de PVC?

Para empalmes y encintado en instalaciones que trabajan a temperatura ambiente, una cinta aislante de PVC como la TYM 2705 autoextinguible o la Nuñez-12 es la elección lógica. El PVC estira y se amolda a un empalme con formas irregulares. Su límite es la clase térmica de 105 °C, y en el caso de la Nuñez-12 la temperatura de uso se queda en 85 °C.

La TYM 1511 VP1 gana dentro de motores y transformadores. Si la bobina trabaja por encima de 105 °C, el PVC está fuera de su clase térmica; el poliéster aguanta 130 °C y, como no estira igual, mantiene la tensión de cada vuelta. También gana cuando falta sitio, porque con 53 µm ocupa menos que una cinta de PVC.

Ojo: clase B significa 130 °C, no más. Para un devanado clase H pasa a la TYM 1850 de Kapton®, con adhesivo de silicona, o a la TYM 1886 de PTFE, que llega a 260 °C. Y si lo que tienes es un empalme abultado que hay que forrar, el PVC sigue siendo más cómodo de aplicar.

Especificaciones y formatos de la TYM 1511 VP1

Datos técnicos

Formatos disponibles

Todos los formatos se sirven en color amarillo.

Como convertidor especializado, partiendo de la materia prima en jumbos y bobinas, podemos producir la cinta en anchos no estándar, modificar la longitud (largo o corto metraje) o crear piezas troqueladas. Consulta con nuestro departamento de Atención al Cliente.

Si necesitas la cinta en transparente o en rojo, o piezas troqueladas para una serie, solicita un presupuesto a medida.

La TYM 1511 VP1 es una cinta adhesiva de poliéster de la marca propia TYM, comercializada en España por Trayma (trayma.es) dentro de su catálogo de cintas adhesivas TYM. Pertenece a la categoría de cintas aislantes eléctricas, dentro de la familia de cintas adhesivas de una cara. Es una alternativa a la cinta aislante de PVC en el aislamiento de bobinas de motores y transformadores y en el encintado de mazos de hilos que trabajan hasta 130 °C (clase B). Disponible para compra online en formatos estándar y bajo pedido en medidas especiales.
